Lampu Otomatis Memakai Sensor Cahaya Ldr

LDR (Light Dependent Resistor) merupakan jenis resistor yang nilai resistansinya sanggup berubah-ubah sesuai dengan jumlah cahaya yang diterima. Maka dari itu jenis resistor ini juga disebut dengan sensor cahaya. Pemanfaatan sensor ini sanggup dipakai untuk lampu penerangan rumah, jalan, taman dan lain sebagainya. Dengan sensor ini kita tidak usah repot-repot mematikan/menghidupkan saklar, alasannya ialah lampu akan otomatis menyala saat malam datang atau cuaca mendung juga sanggup dan sebaliknya. Nah pada postingan kali ini, saya akan membahas ihwal cara menciptakan lampu otomatis memakai sensor cahaya LDR, tentunya memakai Arduino sebagai kontrolernya.

Langsung saja yang diharapkan pada project kali ini sebagai berikut :

Software : Arduino IDE

Hardware :

1. Arduino Uno atau jenis yang lainnya
2. Sensor cahaya LDR
3. Resistor 220 Ohm
4. Relay 1 Channel 5v
5. Lampu 220 Volt
6. Kabel jumper
7. Project board

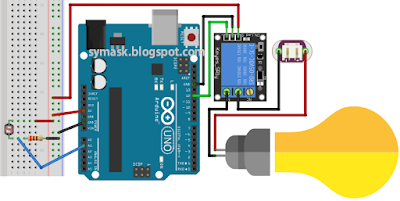

Rangkaian :

Keterangan :

Sensor Cahaya LDR

- Salah satu kaki LDR dihubungkan dengan 5V Arduino

- Sementara kaki yang satunya dihubungkan dengan pin A1 dengan resistor 220 Ohm yang terhubung dengan GND Arduino (lihat gambar).

Relay 1 Channel

- IN1 (input) dihubungkan dengan pin 12 Arduino

- VCC dihubungkan dengan 5V Arduino

- GND dihubungkan dengan GND Arduino

- Salah satu kabel listrik 220 v dihubungkan ke pin COM relay

- Kabel yang satunya dihubungkan ke lampu

- Pin NO (Normally Open) ke lampu.

Langkah-langkah :

1. Silahkan rangkai komponen hardware menyerupai gambar di atas
2. Buka Arduino IDE, masuk ke sajian Tools > Board : Arduino Genuino/Uno atau board lain sesuai yang dipakai > Port : terceklis, contohnya COM12
3. Upload sketch kegiatan arduino berikut ini :

   byte pinLDR = A1; byte pinLampu = 12;  int lampuON = LOW; int lampuOFF = HIGH; int nilai;  void setup() {   Serial.begin(9600);   pinMode(pinLampu, OUTPUT);   digitalWrite(pinLampu, lampuOFF); }  void loop() {   nilai = analogRead(pinLDR);   Serial.print("Nilai LDR: ");   Serial.println(nilai);    if (nilai < 180) {     digitalWrite(pinLampu, lampuON);   }   else {     digitalWrite(pinLampu, lampuOFF);   }   delay(500); }

4. Silahkan lakukan uji coba dengan menutup sensor LDR, maksudnya ialah biar tidak ada cahaya yang masuk lalu buka kembali.

Bagaimana sangat gampang kan cara membuatnya? semoga pembahasan ini bermanfaat untuk teman-teman. Baca juga : Tips dan Trik yang Perlu Kamu Ketahui pada Arduino IDE

Terima kasih sudah berkunjung, jangan lupa juga untuk berkunjung ke fanspage Symask di facebook, biar teman-teman mendapat update-update terbaru ihwal project menarik lainnya.

Salam.
